记录“第一次真正改 UE 源码”的学习笔记。我不一定完全是对的。纯流水账碎碎念。
后续改高度雾等等做了很多更复杂的事情了，但是那些不可能开源，所以想了想还是先分享我的起步吧~

本次练习的最小目标是：在 DirectionalLightComponent 的 Details 面板中增加一个布尔开关 UseYumiColorfulLight。当它被勾选时，这盏平行光在 PC Deferred Renderer 路径下可以蹦迪。

我选择切入的方向

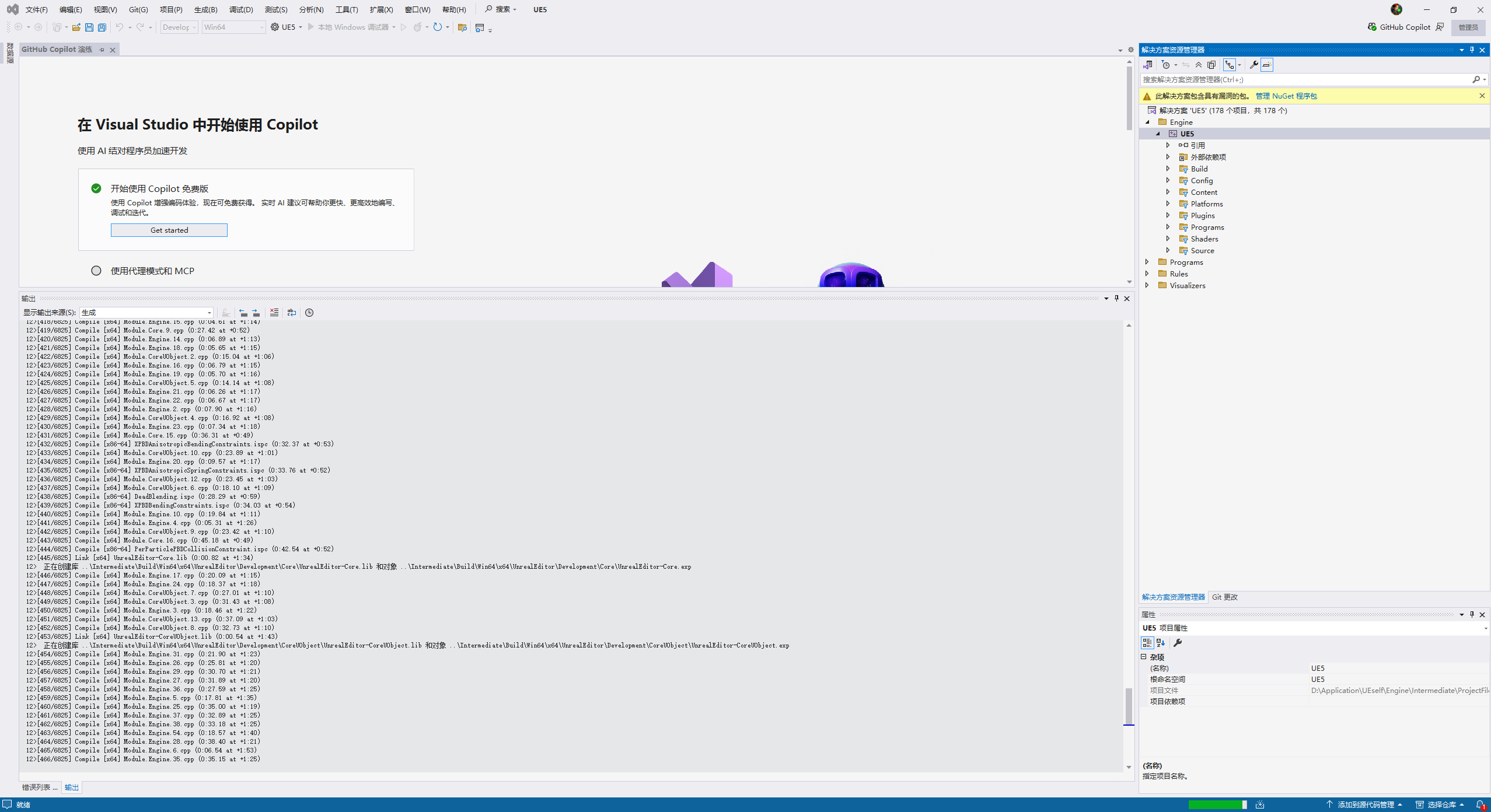

我其实搜了很多教程，每个平台都尽可能找到相关搜索。很多 UE 源码教程会从“如何下载源码、生成项目文件、编译 Editor”开始，但编译成功之后，下一步呢？源码这么大，我到底该改哪里？

这一块我之前学AngelScript的时候已经很熟了，感觉是冗余信息

我觉得最合理的方式是先做一个最小闭环：只让一条数据链跑通，只在一个渲染路径里验证成功。

所以这次的范围应该明确收窄：

第一次练习的验收标准应该非常简单：

勾选 UseYumiColorfulLight，平行光开始蹦迪。

只要这个闭环成立，已经摸到了 UE 源码修改里最重要的一条路：编辑器属性 → Runtime 组件 → SceneProxy → Shader 参数 → HLSL 着色。

UE 源码的基础地图

在改源码之前，最重要的不是背函数名，而是先知道“功能大概属于哪一层”。UE 源码非常大，如果没有层级地图，搜索出来一堆同名文件时会很容易迷路。

可以先用下面这张简化地图理解 UE 源码结构：

UnrealEngine/
├─ Engine/
│  ├─ Source/
│  │  ├─ Runtime/        游戏运行时核心代码
│  │  ├─ Editor/         编辑器相关代码
│  │  ├─ Developer/      开发工具、调试工具
│  │  ├─ Programs/       UBT、UHT、UnrealPak 等独立工具
│  │  └─ ThirdParty/     第三方库
│  │
│  ├─ Plugins/           引擎插件
│  ├─ Content/           引擎资源
│  └─ Config/            引擎配置
│
├─ Samples/
├─ Templates/
└─ FeaturePacks/

对源码学习来说，最核心的位置是：

Engine/Source/

以后查 Actor、Component、Renderer、RHI、Editor 工具、构建系统，大部分时间都会在这里面转。

UE 源码的七个基础层级

1. 构建系统：决定“什么会被编译”

这里在我之前记录自己添加函数的时候有项目说明，包括link的官方文档。这里不展开细说了。

UE 的 C++ 构建主要依赖 UnrealBuildTool，也就是 UBT。

可以先这样记：

.Target.cs  = 我要编译什么目标？例如 Editor、Game、Server
.Build.cs   = 这个模块依赖哪些模块？
.h / .cpp   = 真实代码

一个普通模块大概长这样：

MyModule/
├─ MyModule.Build.cs
├─ Public/
│  └─ MyClass.h
└─ Private/
   └─ MyClass.cpp

Build.cs 很重要，因为 UE 是模块化编译。如果在一个模块里调用了另一个模块的类型，但没有在 Build.cs 里声明依赖，就可能出现编译错误、链接错误，或者 IntelliSense 能找到但实际编不过的情况。

不过本次练习主要是修改 UE 已有模块，不是新建模块，所以 Build.cs 不是重点。只需要先知道：UE 编译不是普通 C++ 工程直觉，它背后有自己的模块和构建规则。

2. 模块系统：UE 不是一个巨大的单体工程

UE 源码不是所有代码混在一起，而是按模块组织。常见模块包括：

Core
CoreUObject
Engine
RenderCore
Renderer
RHI
Slate
UnrealEd
Landscape
Niagara
UMG

改源码时，本质上大多数情况是在改某个模块里的某个类。

例如要看灯光、雾、大气、材质、组件，通常会碰到：

Engine/Source/Runtime/Engine/
Engine/Source/Runtime/Renderer/
Engine/Source/Runtime/RenderCore/
Engine/Source/Runtime/RHI/
Engine/Shaders/

如果做编辑器工具、Details 面板定制、菜单、资产编辑器，则更可能进入：

Engine/Source/Editor/
Engine/Source/Developer/
Engine/Plugins/Editor/

所以看到一个需求时，先判断它属于哪个模块方向,搜索会快一点。效率就高了。我电脑不是很好，这对我来说很重要了。

3. Runtime 和 Editor 分层：先判断功能在哪个世界生效

这是初学 UE 源码时非常关键的一层。

Runtime = 游戏运行时也需要的代码
Editor  = 只有编辑器里才需要的代码

例如这些通常偏 Runtime：

AActor
UObject
UStaticMeshComponent
UMaterial
ULightComponent
UDirectionalLightComponent

而这些通常偏 Editor：

Details 面板
Asset Editor
Content Browser
蓝图编辑器
材质编辑器界面
编辑器菜单栏

本次练习同时碰到了两边：

• Details 面板显示一个 bool，属于编辑器可见的属性表现。
• 这个 bool 对最终光照产生影响，属于 Runtime / Renderer / Shader 逻辑。

这里有一个重要判断：如果只是让普通属性显示在 Details 面板里，通常不需要改 Editor/DetailCustomizations。只要属性是 UPROPERTY(EditAnywhere...)，UE 的 Details 面板就会自动显示。

只有当需要自定义复杂 UI，例如自定义按钮、特殊折叠组、联动控件、搜索逻辑、动态图表，才更可能进入 Detail Customization。

4. UObject 反射系统：为什么 UPROPERTY 会出现在 Details 面板

UE 和普通 C++ 最大的区别之一，是 UObject 反射系统。

普通 C++ 可能只是：

class MyClass
{
public:
    float Value;
};

UE 里经常会写成：

UCLASS()
class UMyObject : public UObject
{
    GENERATED_BODY()

public:
    UPROPERTY(EditAnywhere, BlueprintReadWrite)
    float Value;

    UFUNCTION(BlueprintCallable)
    void DoSomething();
};

这些宏不是装饰品。UCLASS、UPROPERTY、UFUNCTION 会被 UHT，也就是 Unreal Header Tool 解析并生成额外代码。

可以粗暴理解为：

UObject 系统 = 反射 + 序列化 + 蓝图暴露 + GC 垃圾回收 + 编辑器属性面板

所以当给 UDirectionalLightComponent 增加一个 UPROPERTY(EditAnywhere...) 时，它会被 UE 的反射系统识别，并自动显示到 Details 面板里。

但是注意：

Details 面板能显示，只代表这个值存在于 UObject / Component 上，不代表它已经进入渲染线程，更不代表 Shader 能读到。

这就是本次练习最核心的地方。

5. Gameplay 框架：World、Actor、Component 的关系

如果从游戏对象角度看，UE 常见关系可以简化成：

UGameInstance
   ↓
UWorld
   ↓
ULevel
   ↓
AActor
   ↓
UActorComponent / USceneComponent / UPrimitiveComponent

常见对象关系是：

World 里有很多 Actor
Actor 身上挂很多 Component
Component 负责具体能力

例如一个角色可能是：

ACharacter
├─ CapsuleComponent
├─ SkeletalMeshComponent
├─ CharacterMovementComponent
└─ Camera / SpringArm

灯光也类似。

在场景里看到的 Directional Light Actor，本质上会包含一个 UDirectionalLightComponent。真正与灯光参数、方向、颜色、强度相关的核心数据，一般都在 Component 上。

所以本次功能的数据起点应该选在：

UDirectionalLightComponent

而不是直接从某个 Editor UI 文件开始。

6. 渲染框架：从组件到 GPU 不是一步到位

UE 的渲染可以先按下面这个层级理解：

如果之后要改雾、大气、后处理、灯光、shader 参数，这几个位置会反复出现。

本次练习会跨过多个层级：

UDirectionalLightComponent          Engine 层，游戏线程 / 编辑器对象
FDirectionalLightSceneProxy         渲染线程代理
FLightRenderParameters              C++ 渲染参数结构
DeferredLightUniforms               Deferred 光照 shader 参数
FDeferredLightData                  HLSL 光照数据结构
DeferredLightPixelShaders.usf       最终像素着色逻辑

这也是为什么“只是给平行光加了一个功能”，却会改多个文件。

7. 插件系统：插件也是模块，但更适合独立发布

插件可以理解为带 .uplugin 描述文件的一组模块和资源。它可以独立启用、禁用、打包和发布。

一个插件大概是：

MyPlugin/
├─ MyPlugin.uplugin
├─ Source/
│  └─ MyPlugin/
│     ├─ MyPlugin.Build.cs
│     ├─ Public/
│     └─ Private/
├─ Content/
└─ Resources/

本次练习是直接修改引擎源码，不是写插件。它更适合训练“引擎内部数据链路”。如果未来要做可发布工具，则要再判断功能能不能做成插件。

有些功能适合插件，例如编辑器工具、资产处理、材质节点、蓝图节点、后处理材质模板。有些功能如果需要改 Renderer 内部 shader 参数和引擎结构体，可能就必须走源码修改，或者需要更复杂的插件扩展点。

开始练习

这次需求可以写成一句话：

在 UDirectionalLightComponent 上添加一个可勾选的 bool，当它开启时，把这盏 Directional Light 的最终光照像吃了菌子一样出现幻彩。

但从源码角度，它真正包含三件事：

1. 属性暴露：让 Details 面板能看到并编辑这个 bool。
2. 数据传递：把 Component 上的 bool 传到渲染线程，再传到 shader 参数。
3. 最终着色：在 Deferred Light Pixel Shader 中根据开关修改 LightData.Color。

核心链路如下：

Details Bool
    ↓
UDirectionalLightComponent
    ↓
FDirectionalLightSceneProxy / FLightSceneProxy
    ↓
FLightRenderParameters / FLightShaderParameters
    ↓
DeferredLightUniforms
    ↓
FDeferredLightData
    ↓
DeferredLightPixelShaders.usf
    ↓
Red Light

这条链路非常重要。以后做很多引擎级渲染功能时，本质也是类似模式：

美术可调参数 → C++ 组件 / 资源 → 渲染线程结构 → Shader 参数 → HLSL 实现

第一步：让 Details 面板显示开关

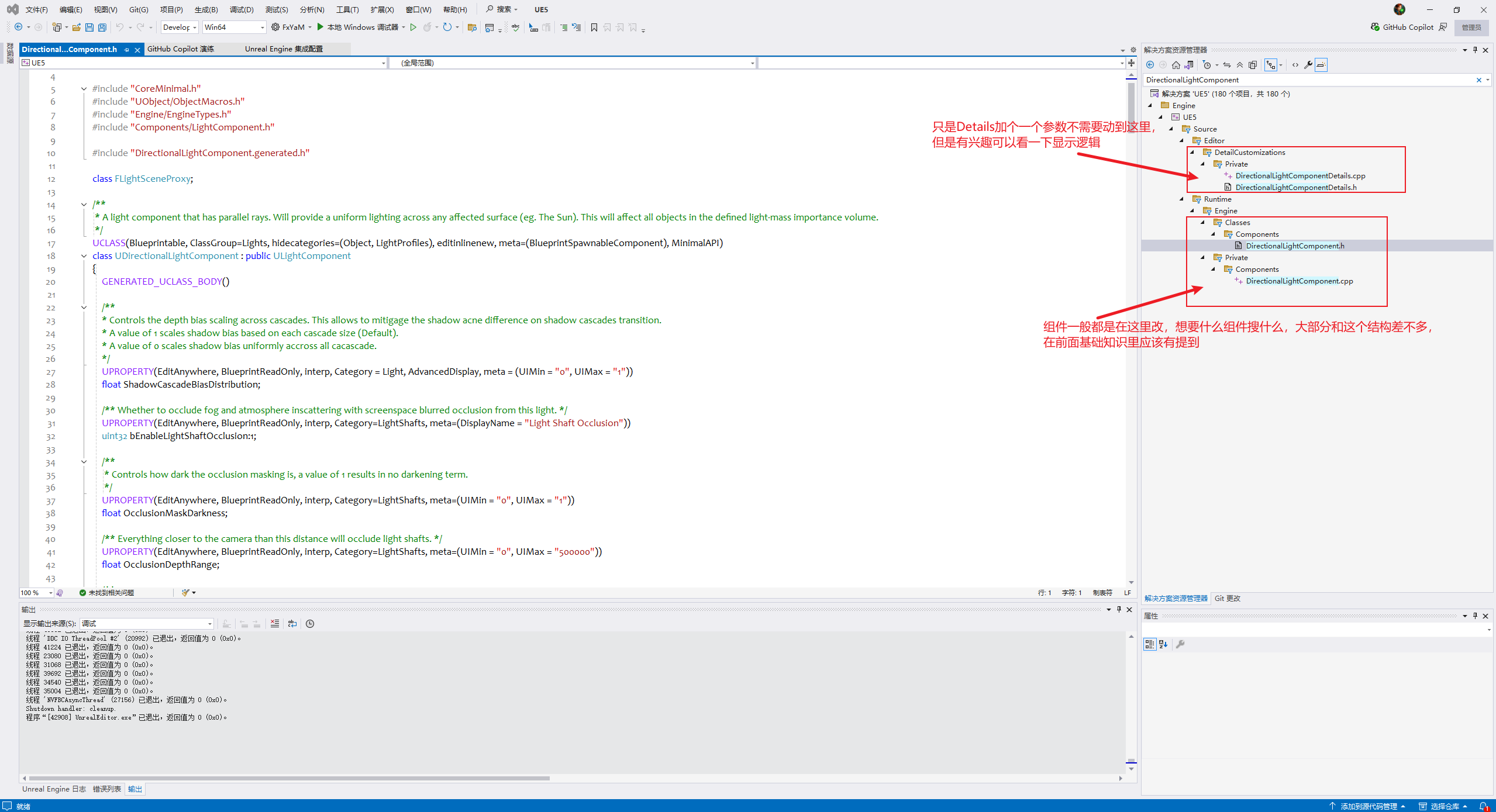

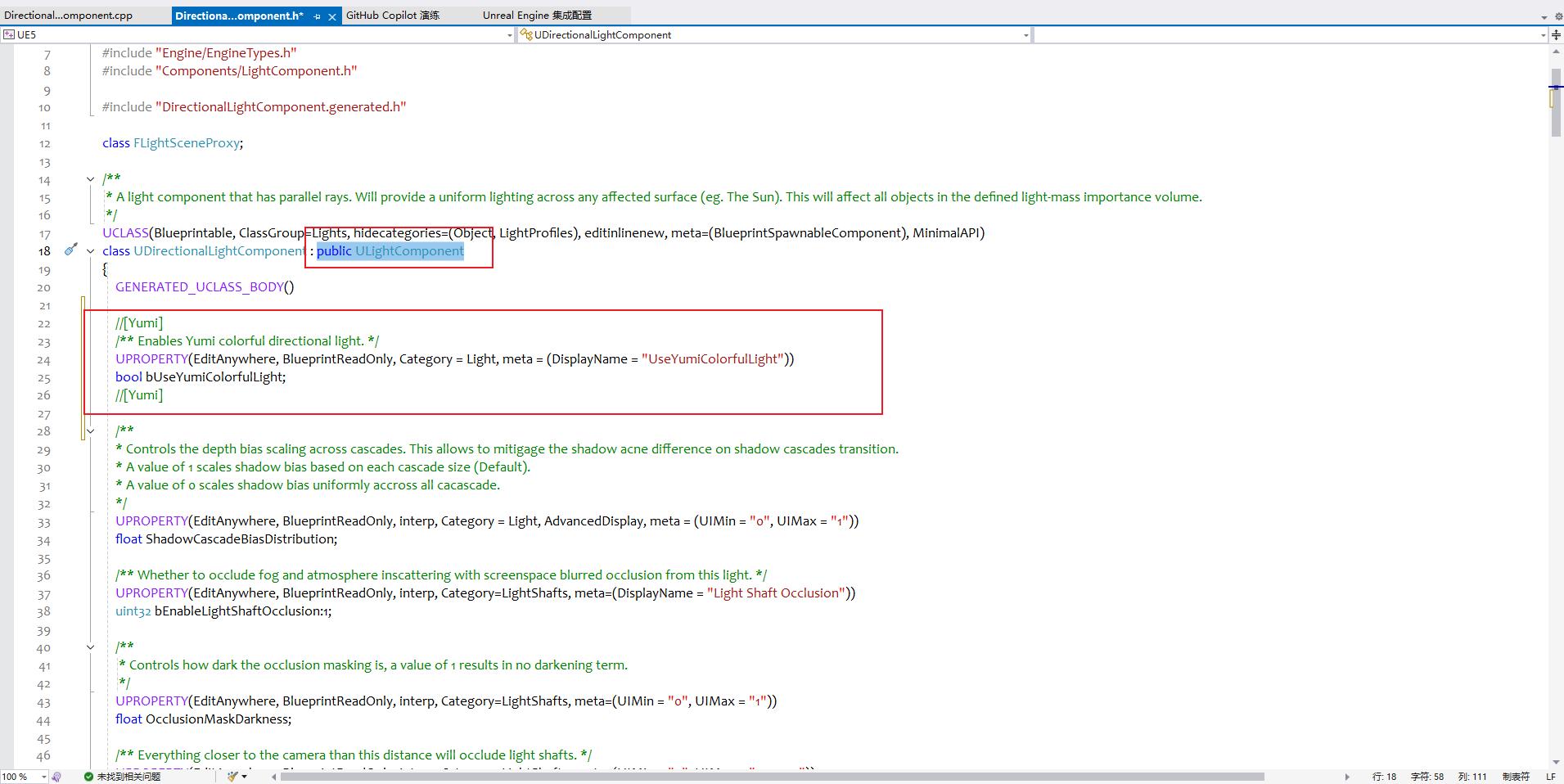

最开始可以在 DirectionalLightComponent.h 中声明一个属性。

示例写法：

// [Yumi] Expose a minimal test switch for the Directional Light source modification exercise.
UPROPERTY(EditAnywhere, BlueprintReadWrite, Category="Light", meta=(DisplayName="UseYumiColorfulLight"))
uint32 bUseYumiColorfulLight : 1;

这一步的作用是：

让编辑器 Details 面板出现一个可勾选的属性。

但是这一步只负责“看得见、能勾选”。它不会自动影响渲染。

可以把它理解成：

在遥控器上加了一个按钮，但按钮还没有接到电视机内部电路里。

所以如果只加了这个属性，然后进入场景勾选它，画面没有任何变化，这是正常的。

为什么 Details 的值不能直接被 Shader 读取

UE 的编辑器对象、游戏线程对象、渲染线程对象和 GPU Shader 不是同一个世界。

简化理解如下：

Shader 不会直接去读 UDirectionalLightComponent::bUseYumiColorfulLight。原因包括：

1. UObject 在游戏线程 / 编辑器世界，Shader 在 GPU 世界。
2. 渲染线程通常使用 SceneProxy 保存渲染所需数据，避免直接访问 UObject。
3. CPU 和 GPU 之间要通过明确的 shader 参数结构传值。
4. HLSL 侧需要有对应字段，否则即使 C++ 有数据，shader 也不知道怎么读。

所以这次练习我觉得最烦的就是把这个 bool 一层一层传下去。

这里可以添加自己想要的，和之前一样，先声明有这玩意。

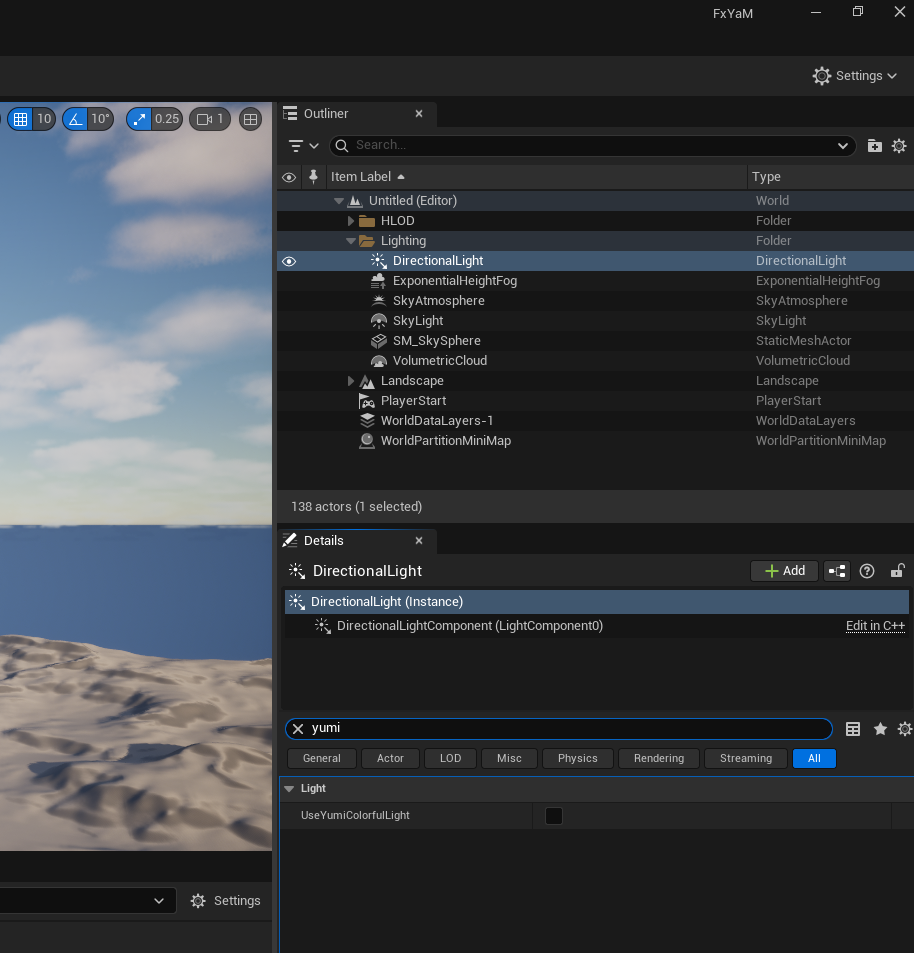

先不写内容，只是显示出来debug一下这个声明是不是加对了吧..

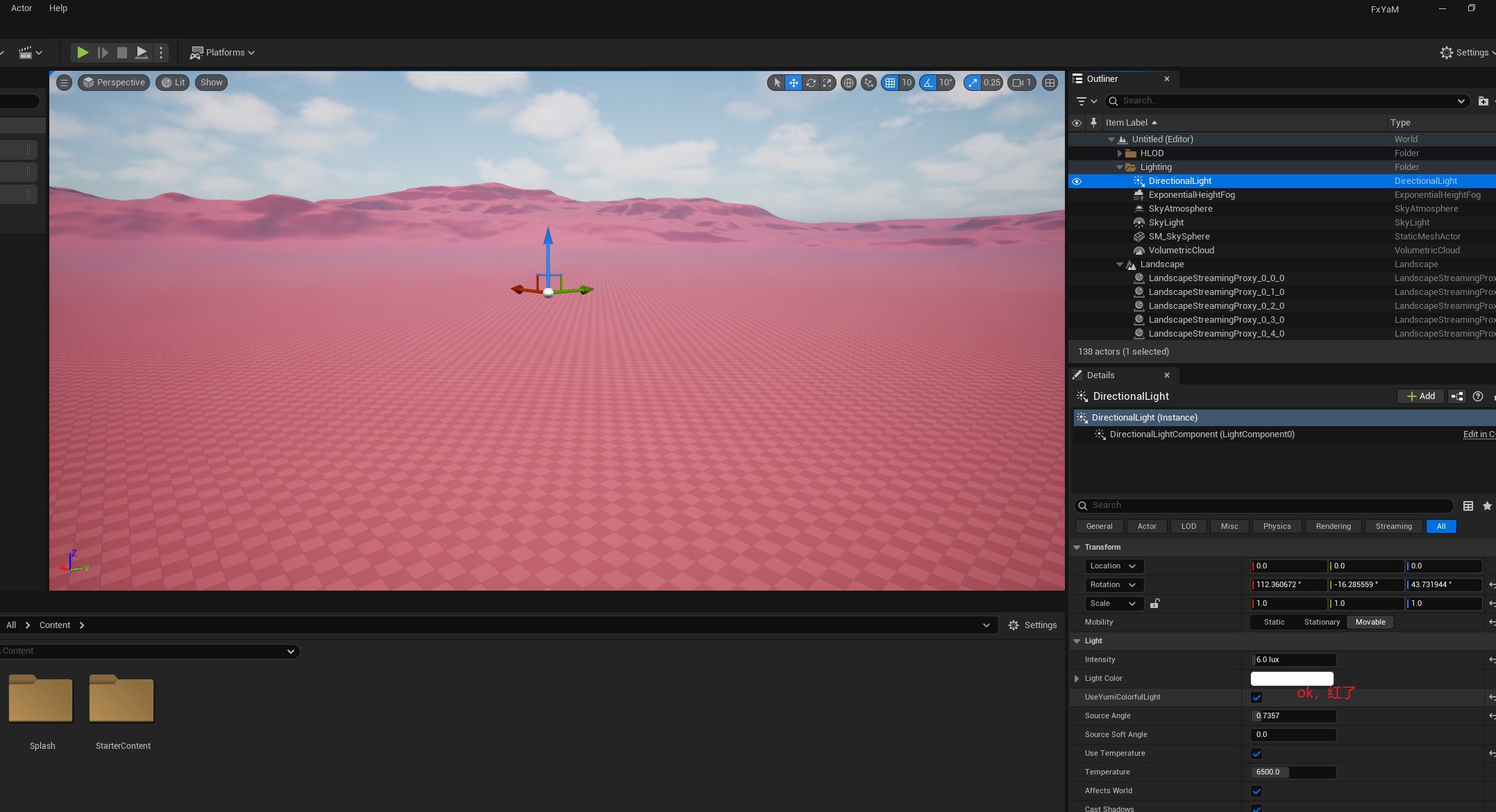

good，可以显示！

第二步：实现串通文件

不需要一上来就做那么复杂，可以只实现true的时候变红，代表联通了！

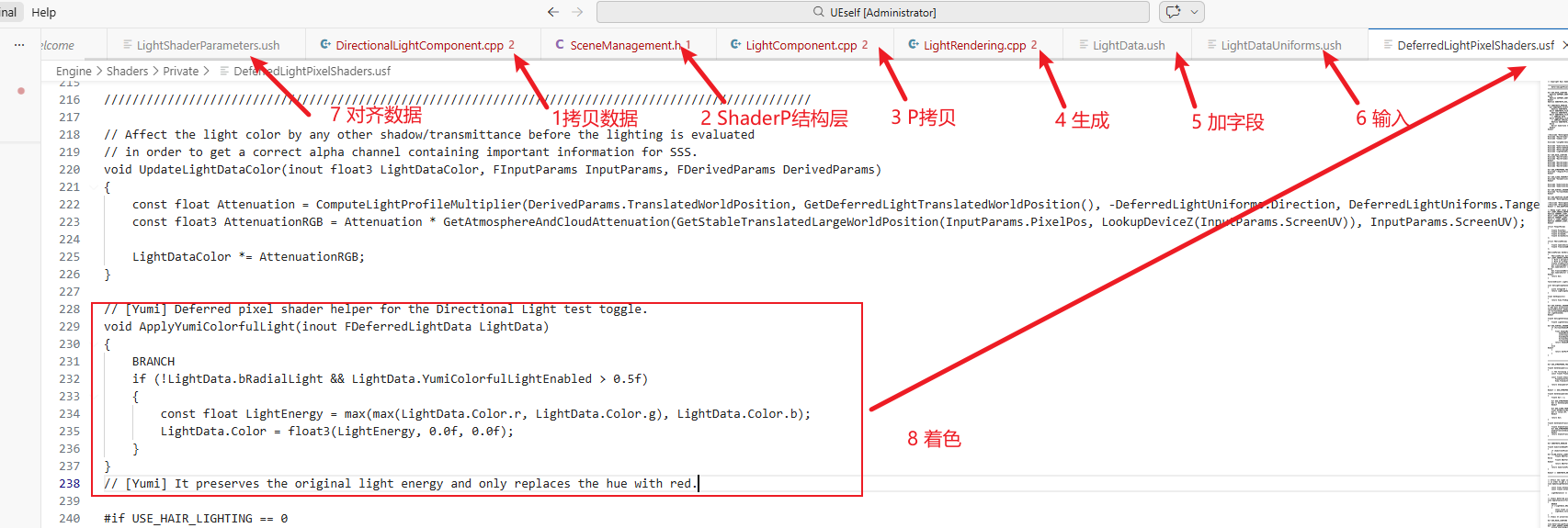

关键文件职责总览

具体文件名可能会因 UE 小版本和源码分支略有差异，所以不要死记行号。更可靠的方法是用符号搜索定位：

UDirectionalLightComponent
FDirectionalLightSceneProxy
FLightSceneProxy
FLightRenderParameters
FLightShaderParameters
DeferredLightUniforms
FDeferredLightData
SetupLightDataForStandardDeferred
DeferredLightPixelShaders.usf
DeferredLightingCommon.ush
LightData.ush
LightDataUniforms.ush

本次修改大概率会涉及这些层：

不需要迷信“必须改这几个精确文件”。正确思路是：

数据链路经过哪里，就在哪里补字段；最终在哪里生效，就在哪里写逻辑。

关键改动 1：Component 保存 Details 面板的开关

位置

通常在：

Engine/Source/Runtime/Engine/Classes/Components/DirectionalLightComponent.h

或者所在版本中 UDirectionalLightComponent 的实际定义位置。

示例代码

// [Yumi] Expose a minimal render test toggle on Directional Light.
UPROPERTY(EditAnywhere, BlueprintReadWrite, Category="Light", meta=(DisplayName="UseYumiColorfulLight"))
uint32 bUseYumiColorfulLight : 1;

它读取了什么

它不读取别人，它是数据源。美术或者开发者在 Details 面板中勾选这个属性，值会保存在 UDirectionalLightComponent 上。

它传给谁

下一步需要在创建 SceneProxy 时，把它复制给渲染线程使用的 proxy。

因为这是整个数据链的起点。如果 Component 上没有这个属性，Details 面板没有输入入口，后面的 shader 参数就没有来源。

关键改动 2：从 Component 复制到 SceneProxy

为什么需要 SceneProxy

UE 渲染时不会让渲染线程随便读取 UObject。对于场景物体、灯光、Primitive 等，UE 通常会创建对应的 SceneProxy。

可以这样理解：

UDirectionalLightComponent = 游戏线程 / 编辑器中的真实对象
FDirectionalLightSceneProxy = 渲染线程使用的影子副本

如果只把 bool 放在 UDirectionalLightComponent 上，而没有复制到 SceneProxy，渲染线程就不知道这个开关存在。

示例代码

在 Directional Light 对应 SceneProxy 中增加成员：

// [Yumi] Store the Details toggle on the render-thread light proxy.
uint32 bUseYumiColorfulLight : 1;

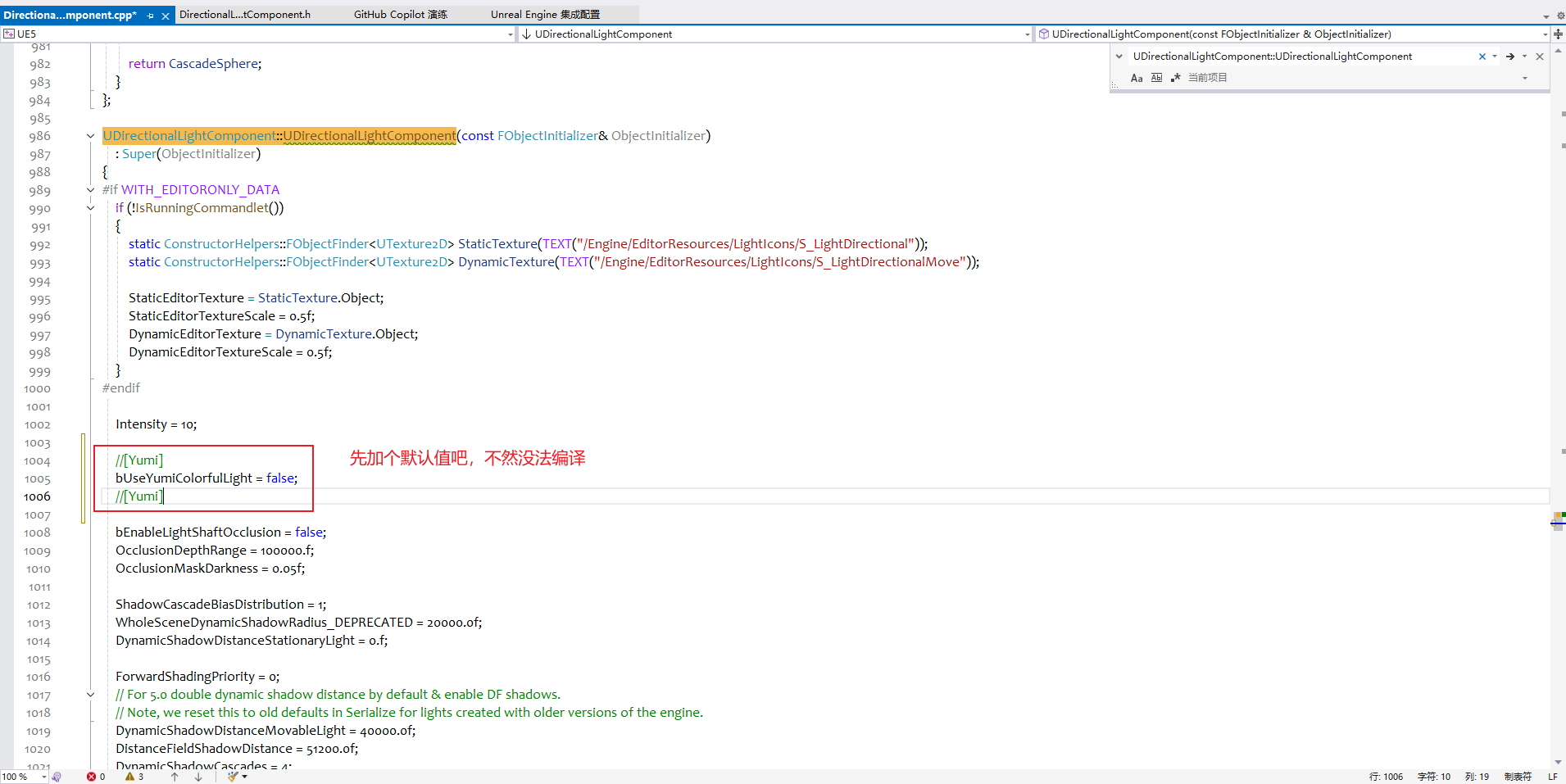

构造 proxy 时从 Component 复制：

// [Yumi] Copy the component value when building the render-thread proxy.
bUseYumiColorfulLight(Component->bUseYumiColorfulLight)

它读取了什么

读取：

Component->bUseYumiColorfulLight

它传给谁

传给：

FDirectionalLightSceneProxy / FLightSceneProxy

也就是渲染线程使用的数据副本。

为什么必须存在

因为渲染线程和游戏线程是分开的。不能指望 shader 参数填充阶段直接去读 Details 面板上的 UObject 属性。

关键改动 3：Details 修改后刷新 SceneProxy

如果在 Details 面板里勾选了开关，但画面没有立刻变化，很可能是旧的 SceneProxy 还在被使用。

这时需要在属性变化时标记渲染状态需要刷新：

#if WITH_EDITOR
void UDirectionalLightComponent::PostEditChangeProperty(FPropertyChangedEvent& PropertyChangedEvent)
{
    const FName PropertyName = PropertyChangedEvent.Property
        ? PropertyChangedEvent.Property->GetFName()
        : NAME_None;

    Super::PostEditChangeProperty(PropertyChangedEvent);

    if (PropertyName == GET_MEMBER_NAME_CHECKED(UDirectionalLightComponent, bUseYumiColorfulLight))
    {
        // [Yumi] Rebuild the scene proxy so the Details checkbox reaches the render thread immediately.
        MarkRenderStateDirty();
    }
}
#endif

注意：真实源码中可能已经有 PostEditChangeProperty。如果已有，不要重复定义一个同名函数，而是合并到已有逻辑里。

它读取了什么

读取当前变化的属性名：

PropertyChangedEvent.Property->GetFName()

判断是不是：

bUseYumiColorfulLight

它传给谁

它不是直接传值，而是通知引擎：

这个组件的渲染状态脏了，需要重建 / 更新渲染代理。

为什么必须存在

如果不调用 MarkRenderStateDirty()，可能出现：

• Details 面板值已经变了；
• Component 上的 bool 已经是新值；
• 但渲染线程仍然使用旧 SceneProxy；
• shader 参数仍然是旧值。

所以它是保证编辑器中实时反馈的重要刷新点。

关键改动 4：把开关写入 C++ 渲染参数

SceneProxy 有了 bool 之后，还要把它写入真正传给 shader 的灯光参数结构。

通常会涉及类似：

FLightRenderParameters
FLightShaderParameters
DeferredLightUniforms

这里的名字可能因版本略有差异，但职责是类似的：它们都是 C++ 到 shader 之间的参数搬运站。

为什么建议用 float，而不是 bool

Shader 参数里建议用：

float YumiColorfulLightEnabled;

而不是：

bool bYumiColorfulLightEnabled;

原因是 shader 参数涉及 CPU / GPU 数据布局、对齐和跨语言传递。float 或 uint 更稳定。很多渲染代码里也会用：

0.0 = 关闭
1.0 = 开启

来表达开关。

示例代码

在渲染参数结构中增加字段：

// [Yumi] Pass the Directional Light test toggle to the deferred light shader.
float YumiColorfulLightEnabled = 0.0f;

填充参数时：

// [Yumi] Directional lights are the only proxy type that can enable this shader test.
LightParameters.YumiColorfulLightEnabled = bUseYumiColorfulLight ? 1.0f : 0.0f;

其他灯光类型保持默认：

// [Yumi] Other light proxy types keep the default 0.0 value.

它读取了什么

读取 SceneProxy 上保存的：

bUseYumiColorfulLight

它传给谁

传给渲染参数结构，例如：

FLightRenderParameters
FLightShaderParameters
DeferredLightUniforms

为什么必须存在

SceneProxy 上有值，不代表 shader 参数里有值。需要明确把它放进 shader 参数结构，否则后面的 HLSL 仍然无法读取。

关键改动 5：把参数接到 HLSL 的 LightData

C++ 侧填了 shader 参数之后，HLSL 侧也必须有对应字段。

这通常会涉及 .ush 文件。可以理解为：

.cpp / .h       = CPU 侧知道这个参数
.ush / .usf     = GPU Shader 侧知道这个参数

如果 C++ 侧加了字段，但 HLSL 侧没同步，可能会出现：

• shader 编译报错；
• 参数结构不匹配；
• 读不到字段；
• 读到错位数据；
• 功能没有效果。

示例：在 FDeferredLightData 中增加字段

struct FDeferredLightData
{
    // existing fields...

    // [Yumi] 1.0 means this deferred directional light should be forced to red for the test.
    float YumiColorfulLightEnabled;
};

示例：从 uniform 拷贝到 LightData

// [Yumi] Copy the deferred uniform value into the light data used by the pixel shader.
Out.YumiColorfulLightEnabled = DeferredLightUniforms.YumiColorfulLightEnabled;

它读取了什么

读取 shader uniform 中的：

DeferredLightUniforms.YumiColorfulLightEnabled

它传给谁

传给像素着色逻辑使用的：

FDeferredLightData LightData

为什么必须存在

Deferred Light Pixel Shader 最后通常操作的是 LightData，不是最早的 C++ Component，也不是原始 uniform。中间这层如果不接上，数据链就会断。

关键改动 6：在 Pixel Shader 中把灯变红

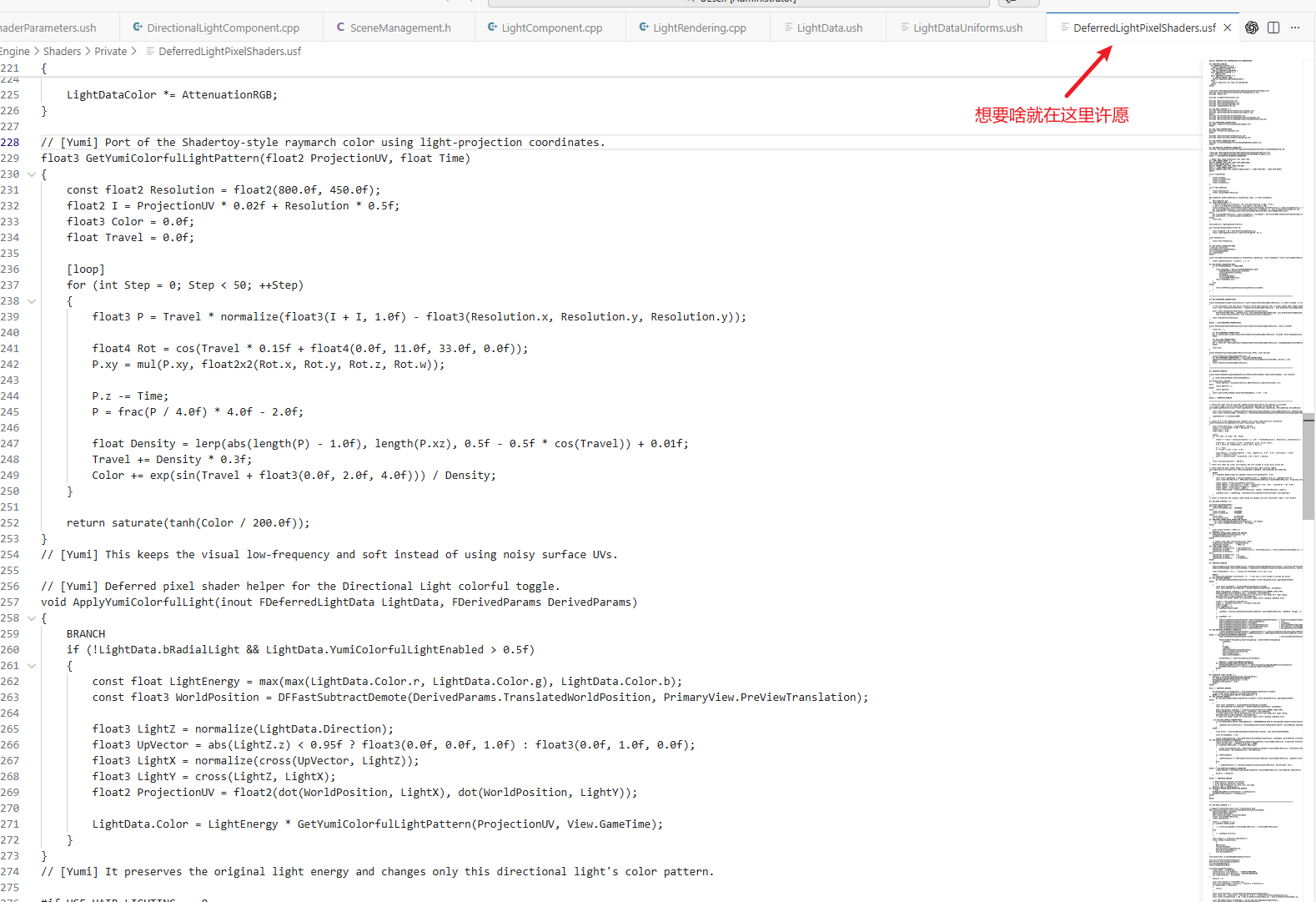

最终真正改画面的地方通常在：

DeferredLightPixelShaders.usf

这里才是“功能生效”的地方。

建议写法

// [Yumi] Deferred pixel shader helper for the Directional Light test toggle.
void ApplyYumiColorfulLight(inout FDeferredLightData LightData)
{
    BRANCH
    if (!LightData.bRadialLight && LightData.YumiColorfulLightEnabled > 0.5f)
    {
        const float LightEnergy = max(max(LightData.Color.r, LightData.Color.g), LightData.Color.b);
        LightData.Color = float3(LightEnergy, 0.0f, 0.0f);
    }
}

然后在合适位置调用：

// [Yumi] Apply after LightData is prepared and before lighting evaluation uses LightData.Color.
ApplyYumiColorfulLight(LightData);

为什么不直接写死 float3(1, 0, 0)

如果直接写：

LightData.Color = float3(1, 0, 0);

会丢掉原始光强。这样不管原来的灯强还是弱，最后都变成同一个红色强度，测试结果会不够合理。

更好的做法是保留原来的能量，只改色相：

const float LightEnergy = max(max(LightData.Color.r, LightData.Color.g), LightData.Color.b);
LightData.Color = float3(LightEnergy, 0.0f, 0.0f);

这样效果是：

原来很亮的光 → 很亮的红光
原来很弱的光 → 很弱的红光

这比写死一个颜色更符合“测试开关只改变颜色，不破坏强度关系”的原则。

为什么要判断 !LightData.bRadialLight

Point Light、Spot Light、Rect Light 等局部灯通常属于 radial / local light。Directional Light 不是 radial light。

所以加上：

!LightData.bRadialLight

是为了避免这个测试逻辑影响其他灯光类型。

不过更严谨地说，具体判断方式要以所在版本的 FDeferredLightData 字段为准。如果源码里有更明确的 light type 标识，也可以用更精确的判断。

完整数据链复盘

本次功能的数据链可以这样复盘：

1. 用户在 Details 面板勾选 UseYumiColorfulLight
        ↓
2. UDirectionalLightComponent::bUseYumiColorfulLight 保存这个值
        ↓
3. 创建 / 刷新 FDirectionalLightSceneProxy 时，把 Component 上的 bool 复制过去
        ↓
4. SceneProxy 填充 FLightRenderParameters / FLightShaderParameters
        ↓
5. Deferred Light 渲染流程把参数写入 DeferredLightUniforms
        ↓
6. HLSL 把 DeferredLightUniforms 拷贝进 FDeferredLightData
        ↓
7. DeferredLightPixelShaders.usf 读取 LightData.YumiColorfulLightEnabled
        ↓
8. 如果开启，就把 LightData.Color 改成红色，同时保留原光强

这条链路里，任何一个节点漏掉，最终效果都可能不生效。

常见断点如下：

第三步：吃菌子吧！

知道在那实现以后就可以玩点有意思的了哈哈哈哈！

后话

在我的文章里骂了很多次vibe coding ，终于在一个评论里看到了我想表达的嘴替。就是这个意思。且不说需求能不能100%的理解，很多时候出现了偏差来排查是最讨厌的。不如自己干来的快..
